液压振动锤的优势:

1.液压振动锤是自身携带的动力站进行作业

2.使用橡胶减振可使振激力大限度地用于打拔桩作业。尤其在拔桩作业时,可以提供更***上拔力。

3.可以水上和水下作业,不需要任何的特殊处理。

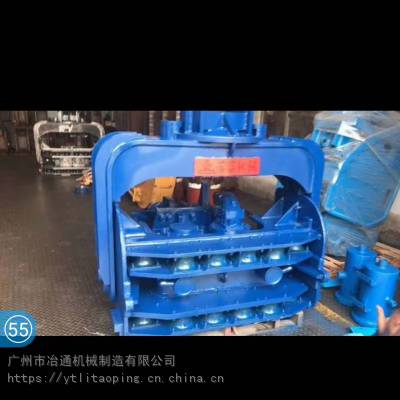

液压振动锤结构：

1,使用台湾***液压马达驱动,体积小重量轻,可稳定输出高转速动力,坚固耐用。

2,液压振动锤内置减震器,采用瑞典进口圆柱滚子轴承,低噪音,调整可靠,使得整机性能更可靠。

3,设计配备安全装置,当振动作业时安全装置自动夹紧夹头,桩板不松脱,安全高效。

4,可以左右旋转，振动频率及速度可调整,操作简单,可满足不同工况的要求。

产品优势

 可打拔钢板桩、水泥桩、钢轨桩、铁板、H钢、钢管

 打桩及拔桩间的作业转换快速

 拔桩时所需之拉力较其他系统少很多

 不会伤及钢管桩、钢板桩及钢轨桩的顶部或底部

 可经常地在建筑物附近工作也不会损坏建筑物本身

由于作业安静且工期较短，有助于克服环保方面的问题

特色说明

1. 液压马达驱动的转盘

2. 齿轮内藏设计,有效避免脏污及碰撞,齿轮皆可更换,配合紧密,平稳耐用,十足可靠！

3. 确保齿轮箱内压力平衡，稳定排热。

4. 采用高效能进口减振橡胶块

5. 质量稳定，寿命长！

6. 采用***液压马达

7. 效能加倍，品质超群！

8. 精密油路系统

9. 特殊针对打桩机功能及特性设计制造，有效提升打桩机的使用效能。

10. 精心设计的电路控制盒

原理与工程应用范围

   高频液压振动打桩机，是运用振动式沉桩打拔桩，特别适用于市政、填海、桥梁、围堰、建筑地、高速铁路、码头工程、深基坑支护等中短桩工程。

操作原理:

   1.系列高频液压振动打桩机内置两只偏心轴，采液压马达驱动，产生高速旋转及垂直激振力，透过减振橡胶块后，维持一定的振幅，能够应付 各种类型的土质与打桩要求。

   2.激振力是与偏心轴尺寸和振动次数平方成正比，制作的偏心轴均经过详细计算与测试，能够兼顾强大的激振力和材料特性，不但能满足工作 需要，同时***了机械可靠度。

施工原理:

　　 振动式沉拔桩锤是利用其高频振动，以高加速度振动桩身，将机械产生的垂直振动传给桩体，导致桩周围的土体结构因振动发生变化，强度降 低。桩身周围土体液化，减少桩侧与土体的摩擦阻力，然后以挖掘机下压力、振动沉拔锤与桩身自重将桩沉入土中。拔桩时，在一边振动的情况下，挖掘机上提力将桩拔起。打桩机械所需要的激振力要根据场地土层、土质、含水量及桩的种类、构造而综合确定。

     振动法沉桩效率较其它工法为高，主要适用于钢板桩、钢管桩及长8m以内的细长混凝土预制桩。这种沉桩法适用于砂土中作业，在黏土中 效果较差，必须选用较大功率的机型。

广州市冶通机械制造有限公司提供震动锤打桩机液压式。震动锤选型说明：

  1、20-25挖掘机匹配吨震动锤可以打6米-9米钢板桩，并不建议在改装时候选用此机型。6米钢板桩在标准臂上直接装震动锤即可，9米钢板桩需要在标准臂大臂衬套部位加装托架，加大动臂油缸行程，9米以上桩形必须做加长臂。

  2、如果桩形长度在12米以上，可选用直锤或者侧夹锤，挖掘机改装成打桩机建议使用30吨级别机或者以上。震动锤主要由五大部分组成，分别是：附臂总成、旋转连接总成、旋转连接吊架总成、箱体总成、夹具总成。

  3、震动锤通过挖掘机液压系统通过***技术安装变频液压管路，加装电磁阀、双向脚踩阀、旋转阀、合流阀等设备提供可输出主动力及加快流量，在保护挖机主油泵不易损坏前提下，利用总数为偶数偏心块，以主速液压进口马达作离心力旋转，从而产生正弦波状高频率垂直振动，再通过箱体底部夹具传送给受力的桩体进入到地下达到破坏桩体周围地下土质阻力，从而使振动力桩体进出自由。主要用于打拉森桩、水泥桩、管桩，钢护筒等。

液压振动锤的优势:

1.液压振动锤是自身携带的动力站进行作业

2.使用橡胶减振可使振激力大限度地用于打拔桩作业。尤其在拔桩作业时,可以提供更***上拔力。

3.可以水上和水下作业,不需要任何的特殊处理。

液压振动锤结构：

1,使用台湾***液压马达驱动,体积小重量轻,可稳定输出高转速动力,坚固耐用。

2,液压振动锤内置减震器,采用瑞典进口圆柱滚子轴承,低噪音,调整可靠,使得整机性能更可靠。

3,设计配备安全装置,当振动作业时安全装置自动夹紧夹头,桩板不松脱,安全高效。

4,可以左右旋转，振动频率及速度可调整,操作简单,可满足不同工况的要求。

产品优势

  可打拔钢板桩、水泥桩、钢轨桩、铁板、H钢、钢管

 打桩及拔桩间的作业转换快速

 拔桩时所需之拉力较其他系统少很多

 不会伤及钢管桩、钢板桩及钢轨桩的顶部或底部

 可经常地在建筑物附近工作也不会损坏建筑物本身

 由于作业安静且工期较短，有助于克服环保方面的问题

特色说明

1. 液压马达驱动的转盘

2. 齿轮内藏设计,有效避免脏污及碰撞,齿轮皆可更换,配合紧密,平稳耐用,十足可靠！

3. 通气口

4. 确保齿轮箱内压力平衡，稳定排热。

5. 采用高效能进口减振橡胶块

6. 质量稳定，寿命长！

7. 采用***液压马达

8. 效能加倍，品质超群！

9. 精密油路系统

10. 特殊针对打桩机功能及特性设计制造，有效提升打桩机的使用效能。

11. 精心设计的电路控制盒

原理与工程应用范围

高频液压振动打桩机，是运用振动式沉桩打拔桩，特别适用于市政、桥梁、围堰、建筑地基等中短桩工程。

操作原理:

1.系列高频液压振动打桩机内置两只偏心轴，采液压马达驱动，产生高速旋转及垂直激振力，透过减振橡胶块后，维持一定的振幅，能够应付各种类型的土质与打桩要求。

2.激振力是与偏心轴尺寸和振动次数平方成正比，制作的偏心轴均经过详细计算与测试，能够兼顾强大的激振力和材料特性，不但能满足工作需要，同时***了机械可靠度。

施工原理:

　　振动式沉拔桩锤是利用其高频振动，以高加速度振动桩身，将机械产生的垂直振动传给桩体，导致桩周围的土体结构因振动发生变化，强度降低。桩身周围土体液化，减少桩侧与土体的摩擦阻力，然后以挖机下压力、振动沉拔锤与桩身自重将桩沉入土中。拔桩时，在一边振动的情况下，以挖机上提力将桩拔起。打桩机械所需要的激振力要根据场地土层、土质、含水量及桩的种类、构造而综合确定。

振动法沉桩效率较其它工法为高，主要适用于钢板桩、钢管桩及长8m以内的细长混凝土预制桩。这种沉桩法适用于砂土中作业，在黏土中效果较差，必须选用较大功率的机型。

工程应用范围：·市政 ·填海及桥梁 ·围堰 ·建筑地基 ·高速铁路 ·公路软地基处理 ·码头工程 ·深基坑支护
